一． 概述

該防爆廣播呼叫系統不需要傳統的主機，系統內的防爆擴播話站由PBT防爆擴音對講直通電話機和dYH—5型防爆揚聲器(防爆喇叭)等組成，所有的防爆電話站均并聯到兩根信號總線上。兩臺以上防爆電話站相連，即可構成通訊系統。主叫摘機即可啟動其它話站的防爆揚聲器進行擴音呼叫。防爆電話站采用兩芯信號總線傳輸，交流電源供電。

該防爆擴音對講系統通過報警信號接入器，再連接到報警控制器（或手動報警器），可實現系統的集中報警。報警控制器輸出的信號可啟動系統內所有的防爆揚聲器進行報警。

二、特點

1．線路簡單

系統內所有的擴音直通電話機均并聯到兩根信號總線上，語音和各種控制信號都通過兩根信號總線傳輸。電源線可以集中供電也可以就近單獨供電。單臺話機故障，不會影響其它話機正常工作。

2．操作簡單

拿起話機的手柄即啟動系統內其它話機的擴音電路，主叫的講話通過系統內所有未摘機話機的防爆揚聲器播放出來；被叫在聽到呼叫后，就近找到防爆電話機，摘機即關閉所有防爆揚聲器，與主叫通話。通話完畢掛機即可。

3．具有強插功能且呼叫速度快

不論該防爆擴音對講系統是處于通話狀態還是處于等待狀態，只要摘機，即可啟動其它未摘機用戶的防爆揚聲器，可以用防爆揚聲器進行呼叫或發出緊急警報。

4．?dāng)U音功率大

防爆擴音直通電話機的額定輸出功率為30VA，可接額定功率為30VA以內的防爆揚聲器一只或多只。

5．環境適應性強

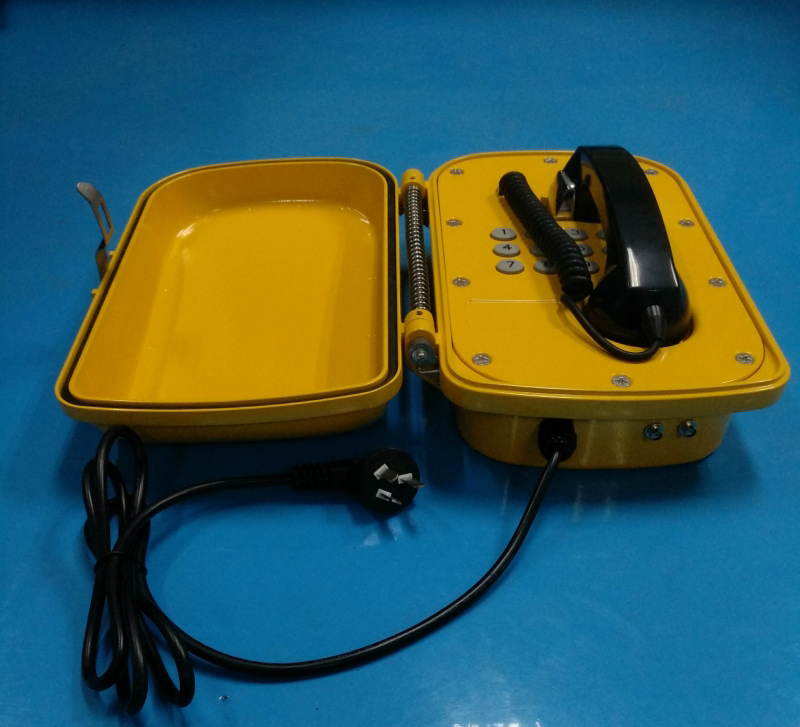

話機采用鋁合金外殼，表面靜電噴塑。室外公用電話機手柄，各種電路原器件均按室外標準采購和生產。該系統可用抗噪聲手柄，使系統在高噪聲環境中呼叫通話更加清晰。

6．安裝方便

兩根信號線、兩根電源線及連接防爆揚聲器的兩根線均無極性要求，可以對調，所以安裝較為方便，且對安裝人員的技術水平要求較底。

三． 主要技術參數

1. 環境溫度：－30～＋50℃

2. 相對濕度：≤95％

3. 大氣壓力：80～110 kPa

4. 防爆標志：ExdibⅡBT6

5. 防護等級：IP67

6. 供電電源：AC220V，50Hz（或其它電源，用戶須單獨提出）

7. 擴音輸出功率：30VA（擴音直通電話機）；0．3VA（不帶擴音的直通電話機）

8. 安裝方式：壁掛式

四．使用方法

主叫摘機，自動向系統內其它話機送一秒“嘟—”的提示音，由其它話機的揚聲器播放出來，主叫的講話聲也通過揚聲器播放出來，實現發布指令或找人等目的。被叫在聽到呼叫后，就近找到系統內任意一部電話機，摘機后即關閉系統內所有揚聲器，同主叫通話。通話完畢掛機即回到等待狀態。

如遇緊急情況需要呼叫，而系統內又有話機在通話，摘機仍能呼叫系統內其它未摘機話機，通過揚聲器進行擴音呼叫。

五． 安裝

電源線和信號線可采用四芯電纜，也可采用兩芯電纜分別連接。防爆揚聲器連接電纜為兩芯。電纜芯線的截面積均≥0.5mm2。電纜的外徑均≤Φ10mm。

線路的連接：

1．信號線的連接：兩根信號線無極性要求，可對調。由第一臺話機連到第二臺話機，再連到第三臺話機，再連到第四臺話機

2．電源線的連接：兩根電源線無極性要求，可對調，連接到交流電源（220V）上。可以按信號線方式連接，也可單獨連接到交流電源上。

3． 揚聲器的連接：帶擴音功能話機的兩根揚聲器連線也無極性要求，可對調。
